PCB板之屏蔽罩設計簡要論述


屏蔽罩,常用于手機及一些通迅設備,主要是對PCB上的元器件起一定的屏蔽作用,防止電磁干擾。

材料及厚度

常用洋白銅帶和不銹鋼,厚度一般在0.2mm左右。


種類

分為可拆卸式和固定式。

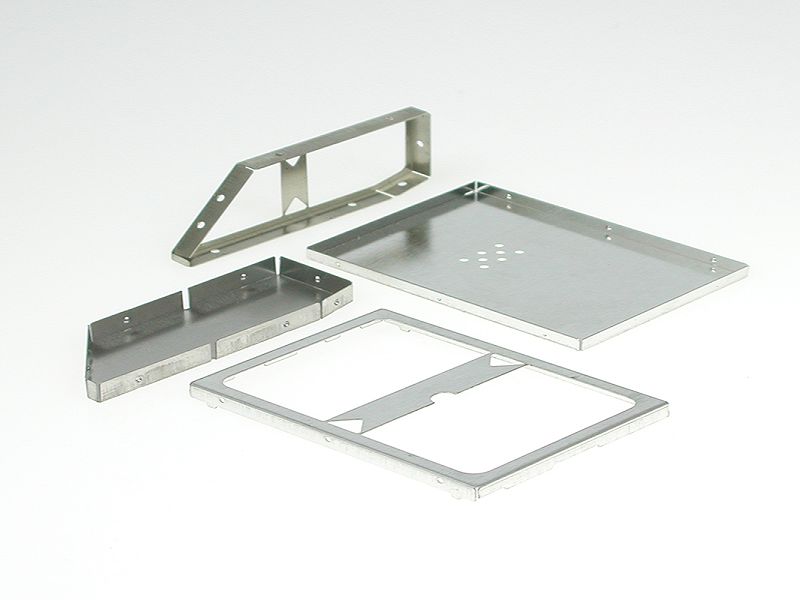

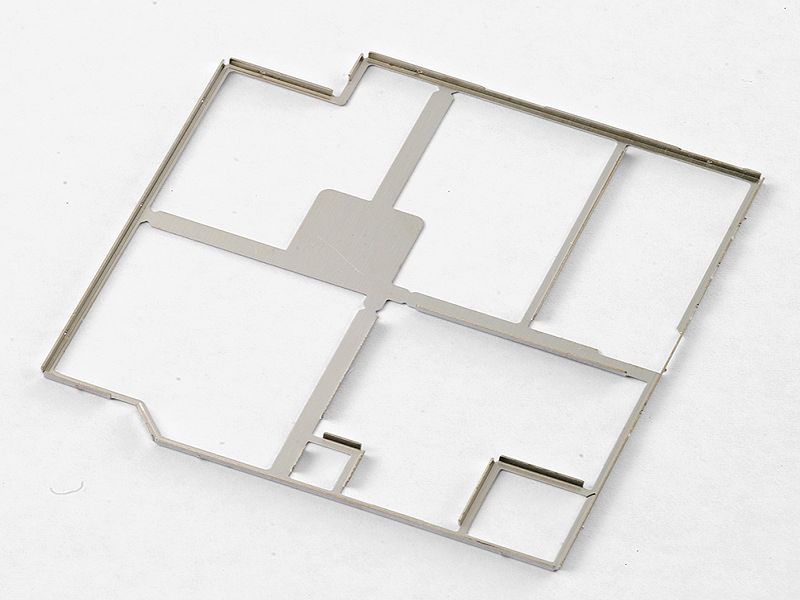

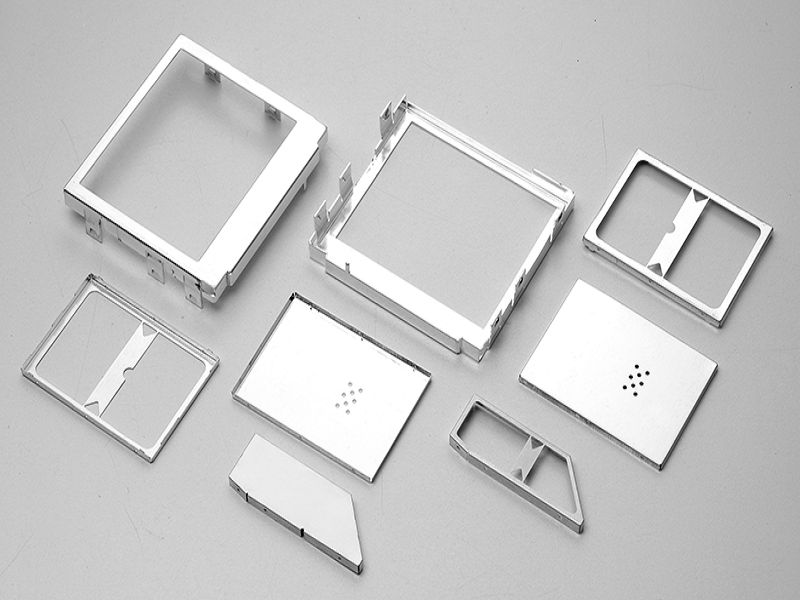

可拆卸式一般為兩件,一件用錫焊接于電路板上,為底座,也可以叫屏蔽框;另一件固定底座上,一般上面這個我們才叫屏蔽罩(因為真正起作用的是這個,屏蔽框起的是固定屏蔽罩的作用)。拆卸時只能拆上面那件,為便于維修的PCB常采用此類屏蔽罩。

固定式則利用SMT貼片技術直接焊接到板子上。這個就直接叫屏蔽罩,這種固定式的沒有屏幕框,因為只有一件。


配合

固定式的比較簡單,板子的孔多大,設計個較小的尺寸能插進去就行,當然,不能太小了,以免晃動太厲害。


可拆卸的就相對麻煩一點,但對搞過一段時間產品結構設計的工程師來說,其實也是挺簡單的,就是多一個零件而已。底座屏蔽框與設計固定式的一樣,焊接在板子上的,然后在周邊挖幾個孔,而屏蔽罩與其對應的地方作幾個凸點即可,凸點尺寸一般為0.5mm左右。
