【洋白銅】屏蔽罩的原理、主要元件組成、材料組成、特點應用

【洋白銅】屏蔽罩的原理、主要元件組成、材料組成、特點應用

文章編輯:xlcmetal發布時間:瀏覽次數:
[導讀:]屏蔽罩的原理:用屏蔽體將元部件,電路,組合件,電纜或整個系統的干擾源包圍起來,防止干擾電磁場向外擴散;用屏蔽體將接收電路,設備或系統包圍起來,防止它們受到外界電磁場的影響。屏蔽罩的材料通常采用0.2mm厚的不銹鋼和洋白銅為材料。其中洋白銅是一種容易上錫的金..
【洋白銅】屏蔽罩的原理、主要元件組成、材料組成、特點應用

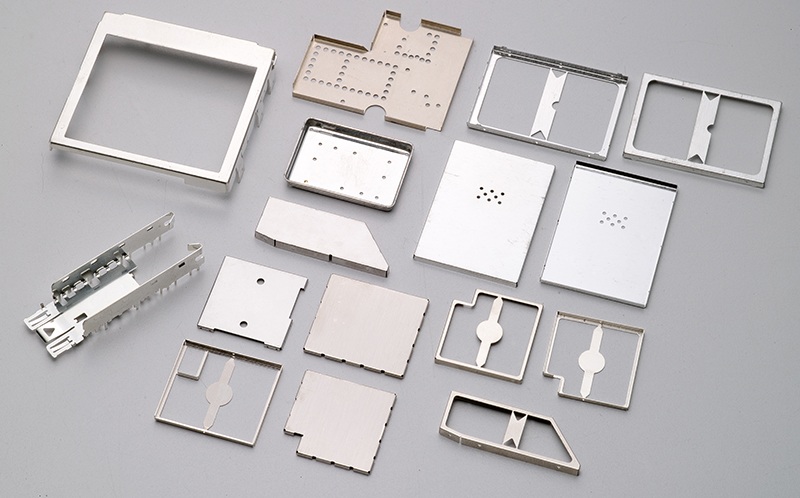

屏蔽罩的原理:


用屏蔽體將元部件,電路,組合件,電纜或整個系統的干擾源包圍起來,防止干擾電磁場向外擴散;用屏蔽體將接收電路,設備或系統包圍起來,防止它們受到外界電磁場的影響。屏蔽罩的材料通常采用0.2mm厚的不銹鋼和洋白銅為材料。其中洋白銅是一種容易上錫的金屬屏蔽材料。采用SMT貼時應考慮吸盤的設計。


設計屏蔽罩注意事項:


如果屏蔽罩或墊片由涂有導電層的塑料制成,則添加一個EMI襯墊不會產生太多問題,但是設計人員必須考慮很多襯墊在導電表面上都會有磨損,通常金屬襯墊的鍍層表面更易磨損。隨著時間增長這種磨損會降低襯墊接合處的屏蔽效率,并給后面的制造商帶來麻煩。


如果屏蔽罩或墊片結構是金屬的,那么在噴涂拋光材料之前可加一個襯墊把墊片表面包住,只需用導電膜和卷帶即可。若在接合墊片的兩邊都使用卷帶,則可用機械固件對EMI襯墊進行緊固,例如帶有塑料鉚釘或壓敏粘結劑(PSA)的“C型”襯墊。襯墊安裝在墊片的一邊,以完成對EMI的屏蔽。

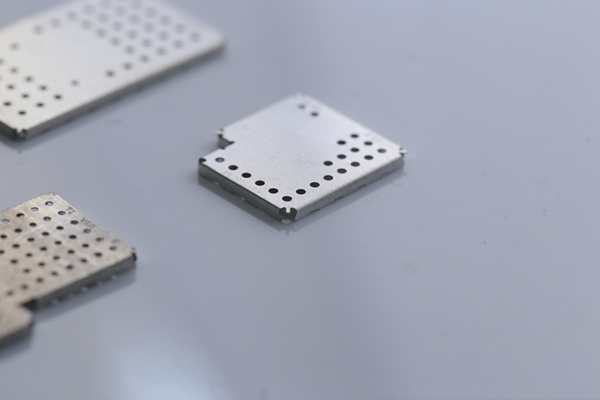

屏蔽罩的主要元件:


屏蔽就是對兩個空間區域之間進行金屬的隔離,以控制電場、磁場和電磁波由一個區域對另一個區域的感應和輻射。具體講,就是用屏蔽體將元部件、電路、組合件、電纜或整個系統的干擾源包圍起來,防止干擾電磁場向外擴散;用屏蔽體將接收電路、設備或系統包圍起來,防止它們受到外界電磁場的影響。因為屏蔽體對來自導線、電纜、元部件、電路或系統等外部的干擾電磁波和內部電磁波均起著吸收能量(渦流損耗)、反射能量(電磁波在屏蔽體上的界面反射)和抵消能量(電磁感應在屏蔽層上產生反向電磁場,可抵消部分干擾電磁波)的作用,所以屏蔽體具有減弱干擾的功能。


(1)當干擾電磁場的頻率較高時,利用低電阻率的金屬材料中產生的渦流,形成對外來電磁波的抵消作用,從而達到屏蔽的效果。


(2)當干擾電磁波的頻率較低時,要采用高導磁率的材料,從而使磁力線限制在屏蔽體內部,防止擴散到屏蔽的空間去。


(3)在某些場合下,如果要求對高頻和低頻電磁場都具有良好的屏蔽效果時,往往采用不同的金屬材料組成多層屏蔽體。

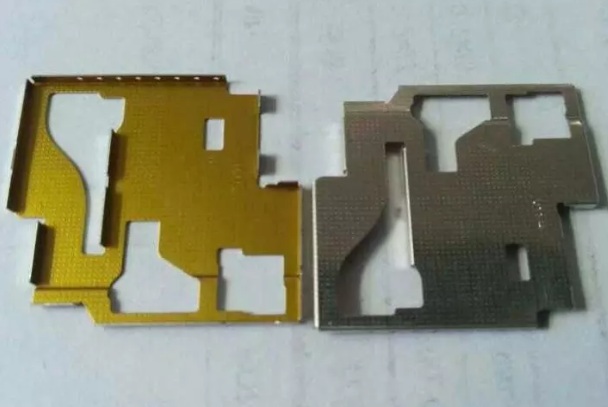

屏蔽罩材料可以選用ZSNH鋅錫鎳合金,或者洋白銅(性能好易加工),或者不銹鋼(只能做屏蔽蓋)。屏蔽架材料選用ZSNH鋅錫鎳合金或者洋白銅,以保證好的焊接性能。


屏蔽罩和屏蔽架四周間隙0.05mm,z向間隙0mm,距離元器件0.4mm以上。


屏蔽罩包裝方式:有吸塑盤裝,卷帶包裝,袋裝,適合不同產品的要求,吸塑盤裝屏蔽罩適于產品較大的,卷帶包裝適于產品尺寸比較小的產品。

屏蔽罩的特點及優勢:


1、可按客戶要求定制。


2、可以載帶方式供貨以配合自動化裝配。


3、提供帶狀或卷料包裝,以配合自動帖裝。


屏蔽罩應用于:


1、所有要求屏蔽保護的板間元件。


2、可靠的罩蓋設計,能承受震動和沖擊。
