偉力通產品使用說明書
VT900A （內置版）

偉力通電子技術有限公司
中國-廣東

1. 產品特性簡介
 ※太陽能光伏供電，顯示器免接線安裝；
 ※同時監測輪胎的壓力、溫度，確保行車安全；
 ※內置備用電池，陰雨天及夜晚可正常使用；
 ※智能省電，充滿一次電，至少可以使用45天；
 ※最新內置式傳感器，采用軍工電池；
 ※傳感器材質為最新航空鋁材，防水耐用；
 ※顯示和聲音雙重提示報警；
 ※至尊紀念版外形設計，高端時尚。

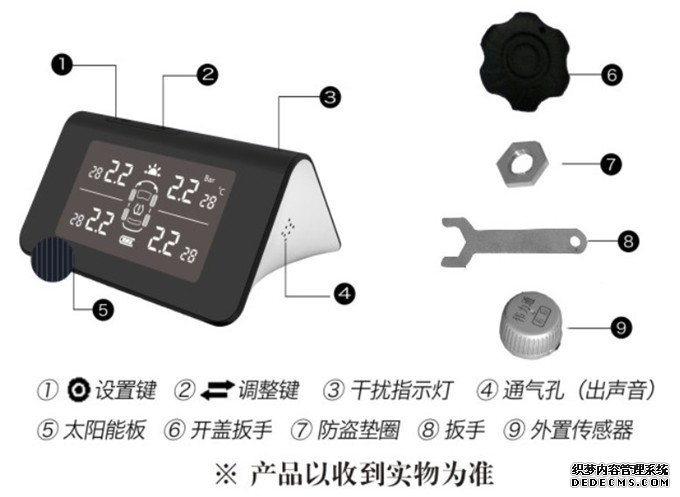

2. 部件名稱


3. 安裝步驟
3.1. 顯示器安裝


注： 顯示器位置盡量遠離金屬，如車上有裝行車記錄儀，DVD等設備，盡量遠離。若顯示器右上角指示燈發亮警示時，請檢查干擾源并盡量遠離。

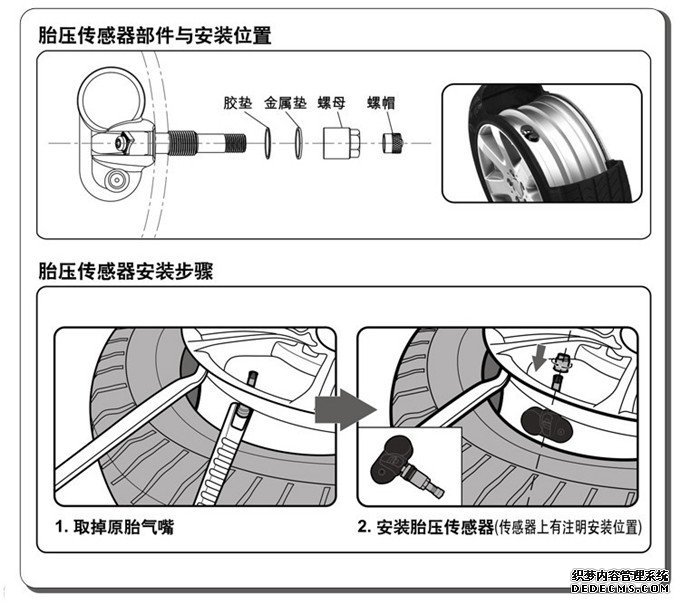

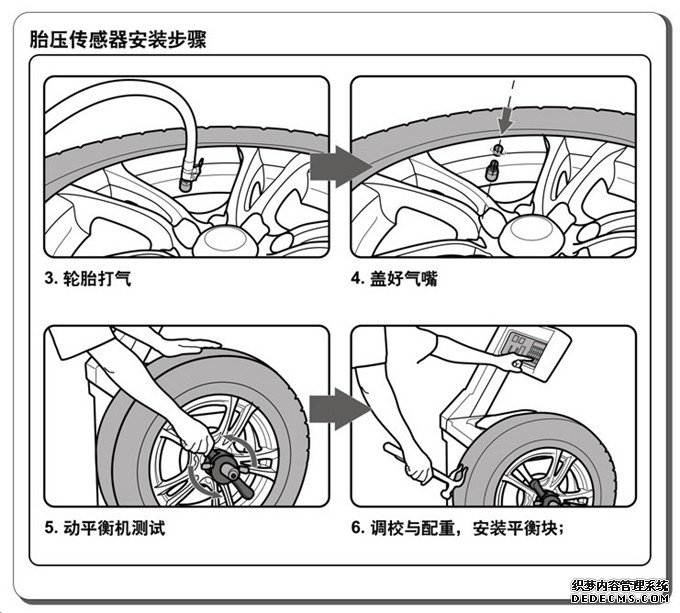

3.2. 傳感器安裝

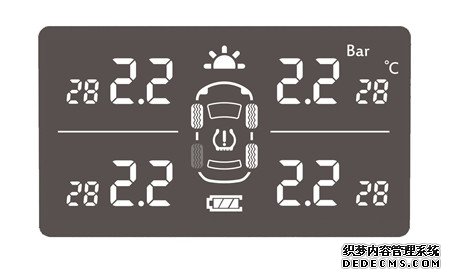

4. 報警及功能說明

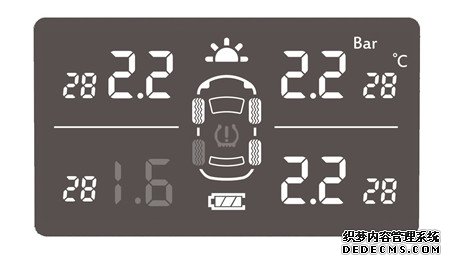

4.1. 正常閾值內慢漏氣報警


對應的輪胎壓力值圖標閃亮、報警圖標閃亮、蜂鳴器“ BI—BI—BI---” 報警, 按任意鍵或30秒后報警聲停止；1分鐘內再次監測到輪胎漏氣, 顯示器報警提示3秒，若不再漏氣，則不再報警提示。

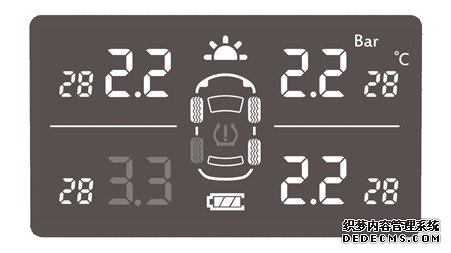

4.2. 胎壓超出閾值報警


對應的輪胎壓力值圖標閃亮、報警圖標閃亮，蜂鳴器 “BI-BI-BI--- ”急促報警, 按任意鍵或30秒后報警自動停止； 轉1分鐘提示3秒。若閾值內收到任何漏氣信息, 則急促報警30秒，不再漏氣則轉1分鐘提示3秒。（注意:出廠默認氣壓范圍為1.8bar至3.2bar ）

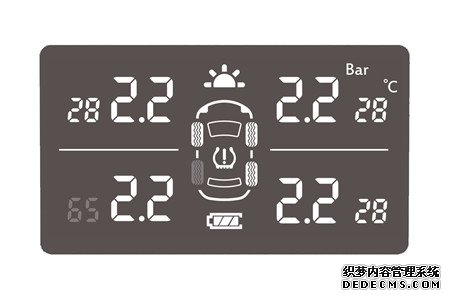

4.3.  高溫報警


當輪胎溫度超過上限時,對應的輪胎圖標閃亮、溫度值閃亮、蜂鳴器“ BI-BI-BI---” 急促報警, 按任意鍵或30秒后, 報警停止,轉1分鐘提示5秒 (溫度默認上限為65℃) 。

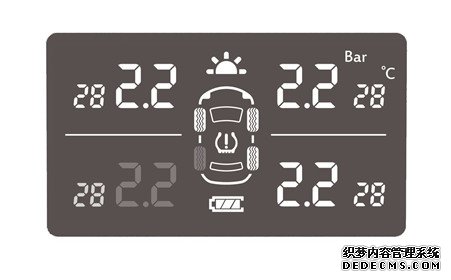

4.4. 快漏氣報警


當輪胎快漏氣時,蜂鳴器“BI-BI-BI---” 急促報警,對應的輪胎圖標閃亮，壓力值閃亮，按任意鍵或30秒后報警停止；1分鐘內再次收到漏氣，顯示器報警提示3秒；若不再漏氣，則不報警。

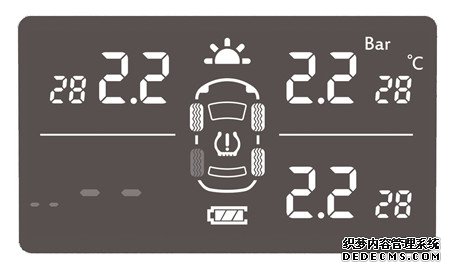

4.5. 傳感器失效報警


當某一或多個輪胎傳感器出現故障時(連續20至25分鐘收不到輪胎信號),輪胎圖標閃亮、報警圖標閃亮，壓力值、溫度值顯示“- - ”， 蜂鳴器發出“BI-BI-”五聲報警，兩次后停止。報警完成后, 壓力顯示“—— ”； 若重新收到信號,乃可顯示。
4.6. 傳感器電池報警


當輪胎傳感器電池低電時，對應的輪胎圖標，報警圖標閃亮，蜂鳴器發出“BI-BI-”5聲報警，2次后停止；報警完成后，輪胎圖標閃亮。



4.7. 顯示器電池報警


當顯示器低電時, 電池圖標“外框” 閃亮 (一直閃亮至電壓恢復) ，蜂鳴器發出“BI-BI-”5聲報警，2次后停止。


4.8.  按鍵說明
4.8.1. 報警閾值設置
連按鍵5次，進入報警閾值設置界面， 顯示屏下面出現“LO“字符；下限壓力值閃爍，表示進行壓力下限設置，短按鍵，調整壓力值(范圍1.7bar——2.6bar)。 再短按鍵，顯示屏上面出現“HI”字符，上限壓力值閃爍，表示進行壓力上限設置，短按鍵，調整壓力值(范圍2.7——4.0bar)。再短按鍵，自動進入報警溫度設置，出顯“C”提示，溫度值（小字）閃爍，表示進入到報警溫度設置，短按鍵，調整溫度值（范圍50℃——90℃），確認后長按鍵3秒存儲并退出。


4.8.2. 恢復出廠設置
同時長按按和鍵3秒, 顯示器恢復出廠設置（進行一次全顯提示），之后進入休眠狀態，不再檢測震動； 當檢測到有長按任意鍵動作時, 將激活進入待機狀態。 ( 出廠包裝時,顯示器設置為休眠狀態)
注意：一個輪胎有多種報警時，壓力比溫度優先報警。


4.8.3. 輪胎放氣匹配
顯示器長按鍵5秒后聽到 長“bi” 一聲后松開，進入輪胎匹配狀態，左前輪“”圖標閃爍；短按選擇需要匹配輪胎位置；選中后，相對應的輪胎符號“”閃爍。此時對相應輪胎放氣3——5秒，顯示器收到信號后，“”變?yōu)?ldquo; 壓力數值”,并短鳴提示,短按鍵確認；聽到“bi--” 一聲后松開，匹配成功。繼續按短按鍵，按以上步步驟進行下一個位置輪胎匹配；設置完畢，長按鍵3秒“bi-bi”兩聲保存退出。進入輪胎匹配狀態沒做任何操作，3分鐘自動退出；
注意：出廠時傳感器與接收器已經進行配對；只有在更換傳感器或接收器時才需要進行重新配對。進入匹配狀態時，如果不進行任何操作，3分鐘后自動退出匹配狀態。


5. 安裝說明
建議在正規的輪胎店或者4S店進行安裝，具體安裝方法可以參照?qǐng)D示或致電400服務熱線進行指導。安裝時請將顯示器打開，以便在安裝的過程中顯示器及時對碼顯示。傳感器安裝完畢需給輪胎做動平衡；
在安裝產品的過程中，請安裝人員務必注意勿剮蹭損壞傳感器，同時，在今后拆卸輪胎時請務必注意保護好傳感器！



6. 壓力單位術語表
Kpa 壓力單位：千帕斯卡（我國法定壓力單位）
Psi 壓力單位：磅/平方英寸
Bar 壓力單位：巴
壓力單位換算關系 1Bar≈102Kpa；1Psi≈7.03Kpa；1Bar≈14.51Psi
℃ 溫度單位：攝氏溫度
℉ 溫度單位：華氏溫度
溫度單位換算關系 ℉=32+1.8×℃



7. 規格參數
項目、產品部件 傳感器 顯示器
工作頻率 433.92MHZ 433.92MHZ
工作電壓 3.0-3.6V 3.0-4.2V
USB充電電流  充電電流≤250mA
休眠電流 ≤1UA 休眠電流≤100uA
重量 45G 130G
長期儲藏溫度 -40℃-85℃ -40℃-85℃
工作電流 ≤18mA 工作電流≤3mA
工作環境 使用溫度 -40℃～+125℃ -20℃～+70℃
監控范圍 溫度  -40℃～+90℃
 氣壓  0-8BAR



8. 售后保障
8.1. 保修年限
本產品保修期為一年，保修期內產品免費維修。
保修期的起始日期以產品發票日期或購物訂單的系統日期為準。
8.2. 注意事項
8.2.1. 同款產品，非人為損壞的質量問題15天內可以更換。
8.2.2. 退換貨商品不影響二次銷售，以下情況不予接受：
? 因個人原因造成損壞的商品；
? 顯示器使用過程中嚴重浸水導致顯示主機電路燒毀；
? 顯示器使用過程中因外力撞擊導致?lián)p壞不能正常使用或私自拆開顯示器；
? 原標簽、外包裝缺少的商品；
? 隨商品附帶的贈品和配件缺少的商品；
? 沒有填寫并連同退換貨登記卡

9. FAQ常見問題


問:傳感器安裝好后，顯示器沒顯示壓力，或顯示“00”？
答： 安裝傳感器時，請將顯示器保持開機狀態。 這樣一裝上傳感器，就能收到壓力信號。

問:剛買回來，顯示器為何開不了機？
答：可能是顯示器電量不足；首次使用時開不了機，建議先用通用充電線充電30分鐘或在太陽光下進行30至60分鐘太陽能充電。（VT900A充電口通用大部分的手機充電器/micro USB充電口）

問:是否可以調整壓力/溫度報警值？
答：可以根據車輛實際情況自行設置，詳見“按鍵說明”。顯示器出廠前已設定好輪胎壓力報警值，一般情況無需再重新設置壓力報警值，以免產生誤報警。

問:早上開車，輪胎頻繁數值變動是什么原因？
答：當車停一段時間后起步時（如早上開車出門），輪胎壓力會驟然降低，這是正常現象，因?yàn)轱@示器顯示的還是停車時的壓力；車輛行駛后更新為最新的壓力，所以壓力低了； 當行駛一段時間后，輪胎溫度會增加， 壓力也順著增加0.1——0.3bar ，這屬正常現象。



問:車停大馬路邊，顯示器有顯示“--“，是否正常？
答：當車輛停在路邊，或施工場等場所，可能產生震動，使顯示器長時間開機，而產生的一種現象，當重新點火開車后，數據更新，就可正常。


問:充滿一次電，能用多長時間？
答：電池充滿一次電，即使在無太陽的天氣或夜晚也可連續用120小時，按每天開車2個小時，可用45天。


問:用太陽能充電，多長時間可充滿電池？
答：在無物體（如樹蔭，建筑物）遮擋的情況下，晴天大約20——30 mA的充電電流，3天左右可充滿電池。陰天大約3-10mA的充電電流，6天左右可充滿電池。雨天和夜晚，不能充電。

問:如何知道TPMS顯示器是否有在充電？
答：當顯示屏上方的太陽圖標出現時，表示在充電狀態， 沒有出現，表示沒有充電。

問:顯示器右上方的小燈是什么用途？
答：這是VT900A獨特的功能，車內電磁輻射強度指示功能。 如果使用者的車內存在其他設備長期發射433.92M頻段的信息，這個指示燈會發出閃亮提示，燈越亮，說明干擾越強。需要檢查，排除干擾源。
