內置式胎壓監測產品使用說明書

（偉力通與鐵將軍功能相同）

一、產品特性簡介

◆ 本產品采用無線顯示器（無須外接電源線）；

◆ 顯示器安裝無須拆車即可安裝；

◆ 顯示器智能省電、超長待機；

（內置電池可循環充電，滿充電一次可用45天以上）

◆ 顯示器采用流線式設計，精巧美觀；

◆ 最新內置式傳感器，采用軍工電池。

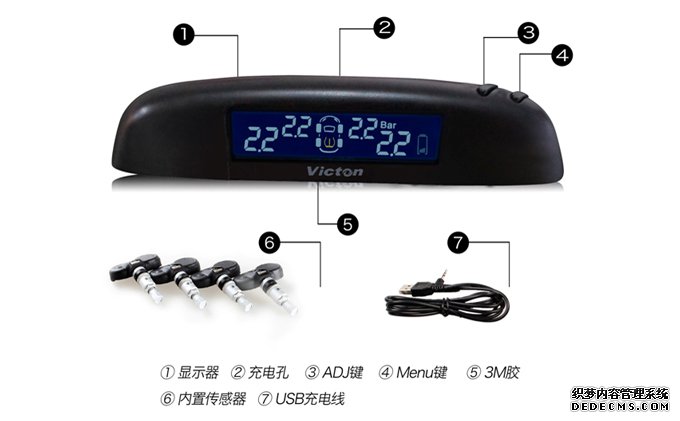

二、部件名稱

見圖一

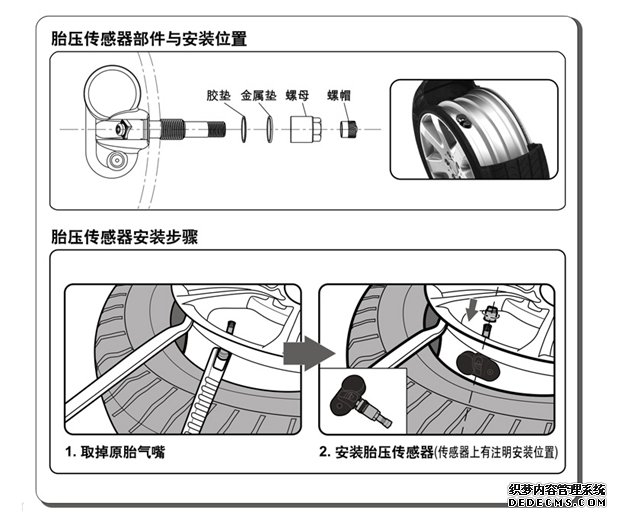

三、安裝步驟

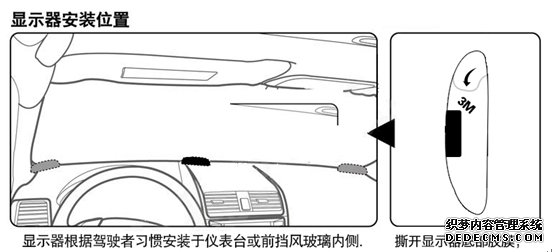

注： 顯示器位置盡量遠離金屬，如車上有裝行車記錄儀，DVD等設備，盡量遠離。



安裝視頻點擊查看：胎壓監測怎么裝？



四、報警方式

報警方式包括如下：

◆低壓報警

當輪胎胎壓低于1.7Bar時，發出BI-BI-BI報警聲提示，同時顯示器上對應位置的輪胎胎壓圖標及數字會閃動提示。

◆高壓報警

當輪胎胎壓高于3.3Bar時，發出BI-BI-BI報警聲提示，同時顯示器上對應位置的輪胎圖標及胎壓數字會閃動提示。

◆高溫報警

當汽車輪胎溫度高于70℃時，會發出BI-BI-BI報警聲提示，同時顯示器上對應位置的輪胎圖標會閃動提示HI。

◆快漏氣報警

當汽車輪胎急速漏氣時，會發出BI-BI-BI報警聲提示，同時顯示器上對應位置的輪胎圖標及胎壓數字會閃動提示。

◆傳感器失效報警

當汽車輪胎上的傳感器損壞或無電時，一定時間后會發出BI-BI-BI報警聲提示，同時顯示器上對應位置的輪胎會閃動提示“ ——”。

◆傳感器電池報警

當汽車輪胎上的傳感器電池電量低時，會發出BI-BI-BI報警聲提示，同時顯示器上對應位置的輪胎圖標會閃動提示。

◆顯示器電池報警

當顯示器電池電量低時，會發出BI-BI-BI報警聲提示，同時顯示器上電池符號會閃動提示。

具體動畫演示請點擊查看：無線胎壓監測器報警方式



五、重要說明

1、按鍵說明

顯示器出廠前已設定好輪胎壓力報警值（低壓和高壓報警值分別為1.7Bar和3.3Bar，即當車輛的輪胎胎壓低于1.8Bar或者高于3.2Bar時會報警提示）；若確實需要重新設置時，請按參考：（注：只能設置低壓報警值，高壓報警值由廠家默認。）

1).低壓報警值設置

 ◆長按MENU鍵3秒，“滴”一聲后進入設置功能狀態；

 ◆長按ADJ 鍵 3秒以上并保持， 低壓報警值會在1.8—3.2之間循環變化；當閃動到需要設置的值時，松開即可；

 ◆長按MENU鍵3秒，當聽到“滴-滴” 聲，保存退出。

2).單位設置

 ◆長按MENU鍵3秒，“滴”一聲后進入設置功能狀態；

 ◆短按ADJ 鍵，單位在BAR 和 PSI間切換

3).開關機

 ◆開機：按任意按鍵即可開機

 ◆關機：同時長按 ADJ +MENU 兩鍵 3秒以上

2、安裝說明

安裝時建議讓顯示器處于開機狀態，放置于汽車中控臺或其他安全穩固的位置，然后依次旋上傳感器，即可收到壓力信號。若沒有信號，將車輛行駛一段距離即更新顯示數據。

特別提示 ：若車輛行駛一段距離之后顯示器仍沒收到信號，請檢查傳感器是否沒將氣門嘴頂開，該情況下請重新安裝傳感器，將傳感器擰緊確保傳感器頂住氣門芯并感應到氣壓。

3、配對說明

連按“MENU”鍵五次后聽到 長“bi” 一聲后松開，進入輪胎匹配狀態，左前輪“  ”圖標閃爍；

短按 “ADJ”鍵循環選擇需要匹配輪胎位置，選中后，相對應的輪胎符號“  ”閃爍，再將相對應輪胎的外置傳感器卸下，并對輪胎進行斷斷續續地放氣（5到10秒不等），然后迅速裝好外置傳感器，此時傳感器會正常發碼；

顯示器收到信號后，“  ”變為“ 壓力值”,并短鳴提示,此時短按“MENU”鍵確認；聽到“bi--” 一聲后松開，匹配成功；

繼續按短按 “ADJ”鍵，按以上步步驟進行下一個位置輪胎匹配；設置完畢，長按“MENU”鍵3秒bi-bi”兩聲保存退出，進入輪胎匹配狀態沒做任何操作，3分鐘自動退出。（生產出廠前已配對，只有更換傳感器時才需要重新配對）



六、規格參數

見下表

發 射 器	工作電池	3.6V 軍工電池
	工作溫度范圍	-40℃— +125℃
	工作濕度	0-100%
	壓力測量范圍	0—8 Bar (表壓)
	壓力顯示精度	±0.1Bar
	安裝方式	內置
	溫度測量精度	±2℃
	發射頻率	433.92 MHz
	發射功率	≤  5 dBm
	重量	43g
接 收 主 機	工作溫度范圍	-20℃— +70℃
	信號接收頻率	433．92 MHz
	工作濕度	0-100%
	供電類型	鋰電池
	氣壓范圍	0-8BAR



七、售后保障

1、保修年限

本產品保修期為一年，保修期內產品免費維修。

保修期的起始日期以產品發票日期或購物訂單的系統日期為準。

2、注意事項

以下情況為非保修范疇：

◆ 使用過程中浸水嚴重導致顯示主機電路燒毀

◆ 使用過程中因外力撞擊致損壞不能正常使用

◆ 私自拆開顯示器



八、常見問題

問:傳感器安裝好后，顯示器沒顯示壓力，或顯示“00”

答： 安裝傳感器時，請將顯示器保持開機狀態。 這樣一裝上傳感器，就能收到壓力信號



問:剛買回來，顯示器開不了機

答：檢查顯示器是否電量不足；首次使用時，先充電60——90分鐘。



問:對于超過2000KG 的車輛（如悍馬，路虎等），是否可以調整壓力報警值。

答：可設置低氣壓報警值，見“按鍵說明“。顯示器出廠前已設定好輪胎壓力報警值，無需再重新設置壓力報警值，以免產生誤報警。



問:顯示器亮度怎么有點偏低？

答：當顯示器剛開啟時，顯示器屏燈較亮；車輛行一段時間后，顯示器亮度下降，保證夜間行車安全；顯示器屬于低能耗設計，省電耐用；屏幕是屬于復顯方式，當外部亮度越強，屏幕會更亮。



問:早上開車，輪胎頻繁數值變動是什么原因？

答：當車停一段時間后起步時（如早上開車出門），輪胎壓會驟然降低，這是正?，F象，因為顯示器顯示的還是停車時的壓力；車輛行駛后更新為最新的壓力，所以壓力低了； 當行駛一段時間后，輪胎溫度會增加， 壓力也順著增加0.1——0.3BAR ，這屬正?，F象。



問： 車停路邊，早上起來后，顯示器有顯示“——“，是否正常？

答：當車輛停在路邊，或施工場等場所，可能產生震動，使顯示器長時間開機，而產生的一種現象，當重新點火開車后，數據更新，就可正常。





小貼士

壓力單位術語

Kpa 壓力單位：千帕斯卡（我國法定壓力單位）

Psi 壓力單位：磅/平方英寸

Bar 壓力單位：巴

℃ 溫度單位：攝氏溫度

℉ 溫度單位：華氏溫度

壓力單位換算關系： 1Bar≈102Kpa；1Psi≈7.03Kpa；1Bar≈14.51Psi

溫度單位換算關系： ℉=32+1.8×℃



※更多技術支持請聯系24小時客服電話：400-999-6958
